1) SR-FlipFlop
この Logic FlipFlop モジュールは、スイッチのオン・オフを切り替えるような機能を持っています。「Trigger」信号を送ると、状態が反転します（オンならオフに、オフならオンに切り替わります）。
また、このモジュールには「Set」と「Reset」という2つのピンがあり、「Set」を使えば強制的にオンに、「Reset」を使えば強制的にオフにすることができます。
主な機能：
-
Trigger：立ち上がり（Low→High）を1回受けるたびに Qが反転します。
-
Reset：ResetがHighの間、QはLowになります。
-
/Q：Qの反転出力（常に逆）です。

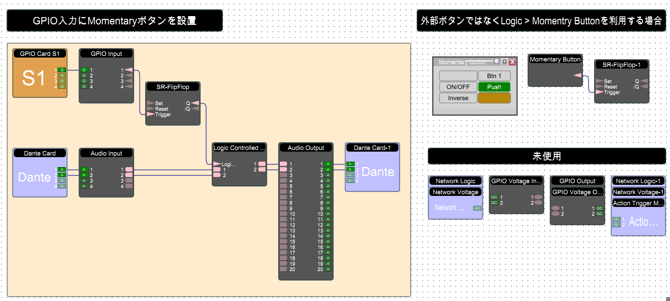

上記サンプルファイルは一例です。 その他、様々な利用用途が可能ですので、外部制御でのご相談はビーテック株式会社までお問い合わせください。
下記ドキュメントはXilica Project Designerで利用できるProject Controllerの詳細が記載されています。
